2D游戏的描边实现

对场景物体的进行描边是游戏常用的功能。基本上有三种作用：

1. 突出显示主体。比如点选人物，NPC，建筑等时显示发光的外轮廓。

2. 隐藏锯齿。

3. 与卡通渲染配合使用实现卡通风格。

后面两种作用，对于3D游戏，可以通过Silhouette edge相关算法实现。或者通过延法线拉伸mesh顶点与原始mesh做clip也能得到外轮廓。对于2d游戏，由于没有法线数据可以利用，只能通过离线后处理的方式进行。但是对于图像处理常用的边缘检测算法(sobel、canny)，由于很难得到闭合的正确轮廓线，首先排除。参照3d游戏的做法，思路可以是这样的：

1. 通过后处理向外围扩大原始图片。

2. 用原始大小的图片做蒙版裁剪处理后的图片。

3. 得到轮廓线。

第一步不能简单地缩放图片实现，例如下面所示：

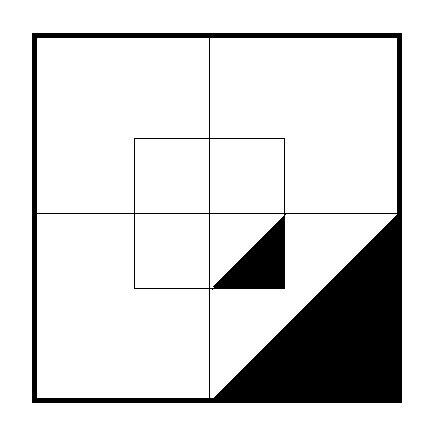

中心小正方形代表原始贴图，如果单纯缩放成外围大矩形，然后对外围大矩形进行裁剪，可以看到并不能把黑色区块正确裁剪掉。必须对原图进行膨胀处理。下面是hx 采用的做法：



1. 渲染成单色

   只要有alpha值的像素点都保留下来，渲染到一张（原始宽+描边*2）X（原始高+描边*2）的渲染对象。

   // lmy 2014/3/26

   #ifdef GL_ES
   precision highp float;
   #endif

   varying vec2 v_texCoord;
   uniform sampler2D CC_Texture0;
   uniform vec4 v_color;

   void main(void)
   {
       gl_FragColor = texture2D(CC_Texture0, v_texCoord);
       if (gl_FragColor.a>0.0001)
       {
           gl_FragColor.rgb = v_color.rgb;
       }
       else
       {
           gl_FragColor.rgb = vec3(0.0,0.0,0.0);
       }
   }

2. 渲染描边

   逐像素渲染，采样每个像素相邻的上下左右4个像素，相加后作为当前像素的值。这样一遍渲染下来可以把原始图像膨胀1个像素，描边大小n需要n遍渲染。

   void main(void)
   {
       float dx = 1.0/rt_size.x;
       float dy = 1.0/rt_size.y;

       vec4 c0 = texture2D(CC_Texture0, v_texCoord+vec2(dx,0));
       vec4 c1 = texture2D(CC_Texture0, v_texCoord+vec2(-dx,0));
       vec4 c2 = texture2D(CC_Texture0, v_texCoord+vec2(0,dy));
       vec4 c3 = texture2D(CC_Texture0, v_texCoord+vec2(0,-dy));
       vec4 c4 = texture2D(CC_Texture0, v_texCoord);
       gl_FragColor = c4 + c0+c1+c2+c3;

   }

3. 裁剪

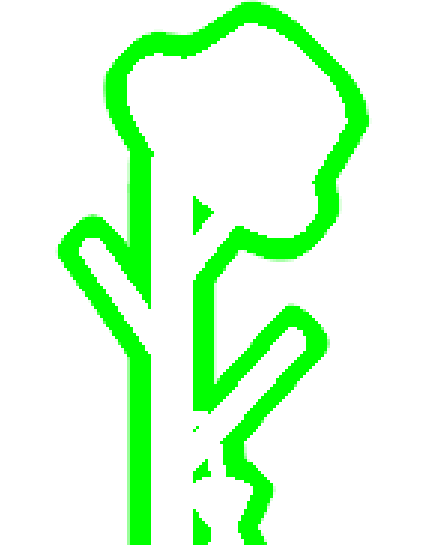

   用膨胀后的原图为底图，原始图像做蒙版进行裁剪，镂空区域即为描边。但此时的描边很毛，需要进一步处理。

4. 过滤

为了解决毛边，需要对图像做过滤处理，使用box filter对周围16个像素做均值采样即可达到较好的打磨效果。

void main(void)
{
    vec4 color = vec4(0.0,0.0,0.0,0.0);
    steps[0] = -2.0;
    steps[1] = -1.0;
    steps[2] = 0.0;
    steps[3] = 1.0;
    steps[4] = 2.0;

    vec2 dxdy  = 1.0 / rt_size;
    for (int x = -2; x < 2; x++)
    {
        for (int y = -2; y < 2; y++)
        {
             color += texture2D(CC_Texture0, vec2(v_texCoord.x + steps[x+2] * dxdy.x, v_texCoord.y + steps[y+2] * dxdy.y));
        }
    }
    color /= 16.0;

    gl_FragColor = color;
}

5.        换色

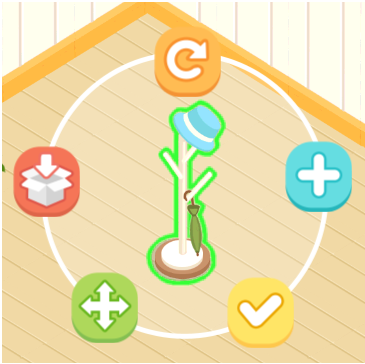

这一步是为了hx需求做的，绿色描边是选中状态，红色描边属于不能摆放的状态，只需要把描边换一下色，不需要再执行一遍上述1-4步。

void main(void)
{
    gl_FragColor = texture2D(CC_Texture0, v_texCoord);

    if (gl_FragColor.a>0.0001)
    {
        gl_FragColor.rgb = v_color.rgb;
    }
}

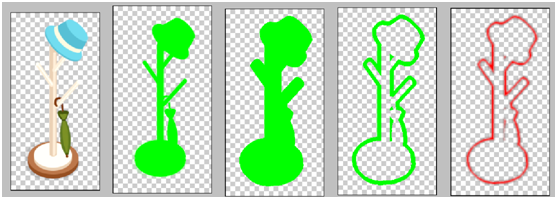

整个流程的渲染对象如下，分别是原图->单色->膨胀->裁剪->过滤&换色



总结

由于渲染对象与全屏相比并不是很大，对于渲染速度还是有保证的，虽然膨胀阶段需要多次渲染，但是基本能保证即点即响应的渲染速度，对于数以百千计的场景资源，节省了很多美术工作量。

改进

对于玻璃这类包含半透明条纹的物体，会把条纹的描边也计算进去，而不能准确表达出外轮廓，暂时没有想到比较好的解决办法，欢迎大家拍砖。





                                                                                                                                   HX项目组|小奕
